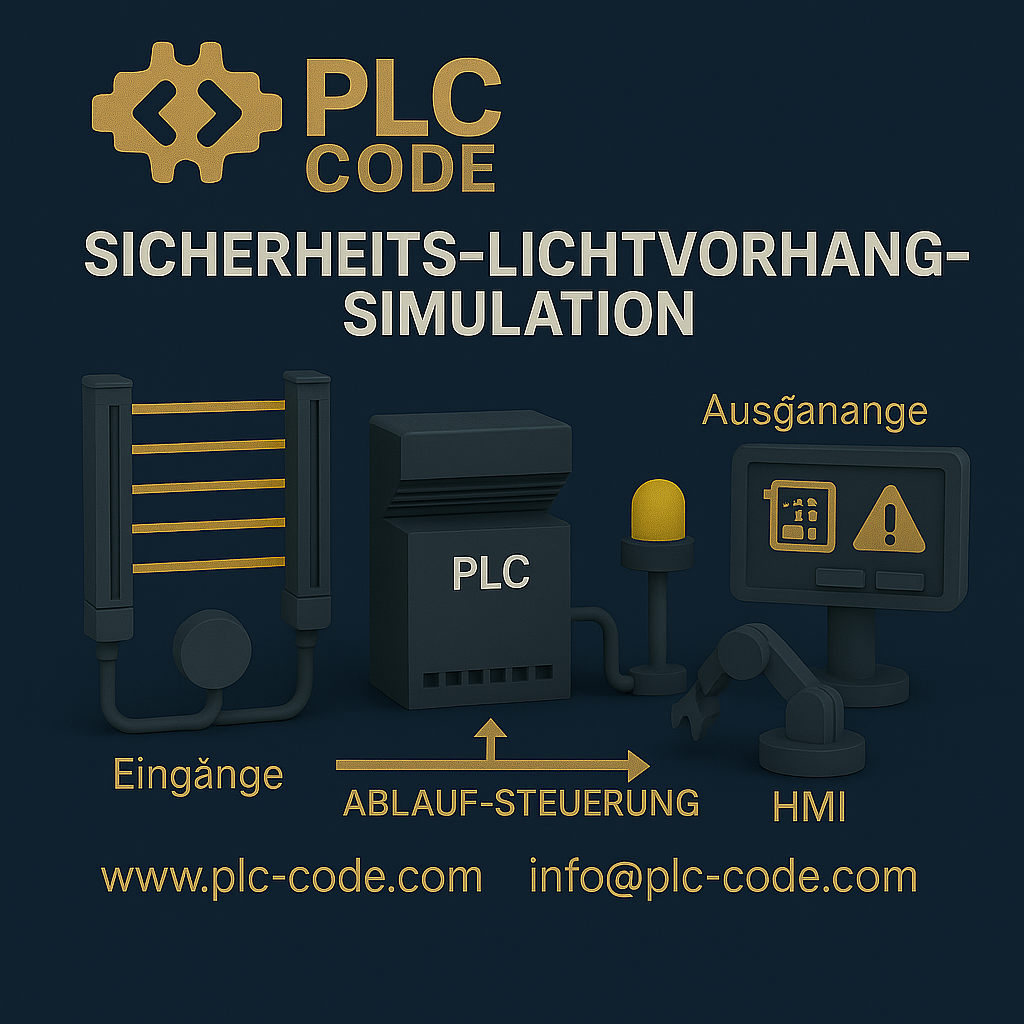

Simulación de cortina de luz de seguridad

Descripción
Busca un bloque de función SCL (FB_LightCurtainSafety) que solo active un motor cuando esté habilitado de forma segura, monitoree una cortina de luz para detectar interrupciones y restablezca los estados de error mediante confirmación manual. Ideal para funciones de seguridad fiables en sistemas de control de máquinas.

Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.

Cómo funciona

1. Paso 1: Parada de emergencia activada o falta liberación de operación → Motor apagado, luz de advertencia y error encendidos, reconocimiento activo, RETORNO
2. Paso 2: Monitorizar la cortina de luz → Interrupción → Motor apagado, luz de advertencia encendida, anotar el error
3. Paso 3: Entrada de reconocimiento de detección de borde → solo borde ascendente
4. Paso 4: Reconocimiento de borde detectado y cortina de luz despejada → Restablecer error, desactivar reconocimiento
5. Paso 5: Salida de error externo = error interno #error_noted
6. Paso 6: Señal de inicio activa y sin error → Motor encendido; de lo contrario, apagado
7. Paso 7: #Acknowledgement_old = estado de reconocimiento actual

Detalles técnicos
• Entradas: #ParadaDeEmergencia, #HabilitarOperación, #CortinaDeLuzInterrumpida, #Reconocimiento, #SeñalDeInicio
• Salidas: #Motor_ENCENDIDO, #Luz_de_advertencia, #Error, #Reconocimiento_Activo
• Variables internas: #Error_noted, #Acknowledgement_edge, #Acknowledgement_old
• Detección de bordes mediante comparación #Acknowledgement vs. #Acknowledgement_old
• No se requiere temporizador IEC
• DEVOLUCIÓN en caso de violación de seguridad detiene todas las acciones inmediatamente

Posibles aplicaciones
• Controles de máquinas y plantas con seguridad de cortina de luz
• Modernización de cortinas de luz de seguridad
• Capacitación del PLC sobre funciones de seguridad
• Demostraciones en ferias o en entornos de laboratorio.

compatibilidad
• Siemens S7-1200 y S7-1500
• TIA Portal V13 y superior; V16+ recomendado para integración de HMI y PLCSIM

Volumen de suministro
• Archivo .scl con declaraciones de entrada/salida, variables internas, detección de bordes y comentarios (versión 1.0, al 19 de junio de 2025, autor, sitio web)

Apoyo
Con gusto puedo adaptar el módulo a otras asignaciones de señales, integrar funciones de diagnóstico o registro, y brindar soporte para la integración de HMI o la monitorización remota. Contácteme por mensaje de taller o correo electrónico.
