Descripción

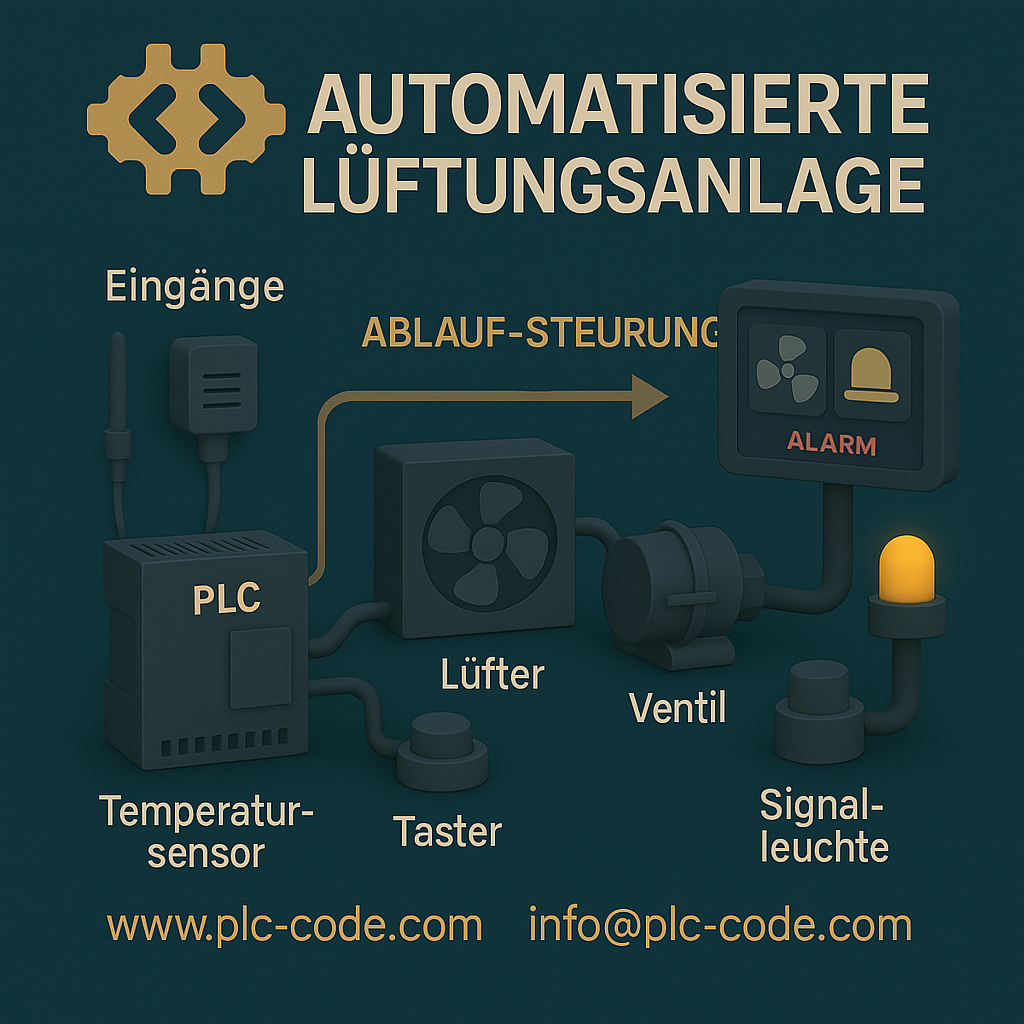

Este bloque de función SCL, FB_FanControl, controla automática y manualmente un ventilador en función de la temperatura, la humedad, el tiempo de liberación y los mensajes de fallo. Muestra el estado operativo actual en la HMI y se ejecuta directamente en el Siemens TIA Portal.
Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.
Cómo funciona
- ¿Fallo? → Ventilador apagado, alarma encendida, HMI "FALLO", RETORNO
- Cancelar alarma
- Verificar automático: Temperatura > límite O Humedad > límite + liberación de tiempo activa → ventilador encendido, HMI “AUTO”
- Manual_ON → Ventilador encendido, HMI “MANUAL”
- Falta liberación temporizada → ventilador apagado, HMI “MODO NOCTURNO”
- De lo contrario → Ventilador apagado, HMI “LISTA”
Detalles técnicos
• Entradas: #Fallo, #Temperatura_Celsius, #Límite_Temp, #Porcentaje_Humedad, #Límite_Humedad, #Liberación_Tiempo, #Manual_ENCENDIDO
• Salidas: #Ventilador_ENCENDIDO, #Alarma, #Pantalla_de_Operación
• Marcador interno #Automatic_Active para comparación de valores límite
• RETORNO en caso de error interrumpe todos los pasos posteriores
• Priorización: Falla → Automático → Manual → Listo → Modo nocturno
Posibles aplicaciones
• Sistemas de ventilación y aire acondicionado en edificios residenciales, comerciales e industriales.
• Modernización del control del aire acondicionado de las habitaciones para que sea energéticamente eficiente
• Proyectos de capacitación y demostración para el control automatizado de ventiladores y visualización HMI
compatibilidad
• Siemens S7-1200 y S7-1500
• TIA Portal V13 o superior (se recomienda V16+ para PLCSIM y HMI)
Volumen de suministro
• Archivo .scl con declaraciones de todas las entradas/salidas, indicadores y comentarios de sección
• Enlace de descarga directamente después de la compra
Apoyo
El ajuste de valores límite, la integración de sensores adicionales, los programas de tiempo, la monitorización remota o la integración de HMI están disponibles bajo petición. Contáctenos por mensaje de la tienda o correo electrónico.
