Banco de pruebas para motores eléctricos

Descripción

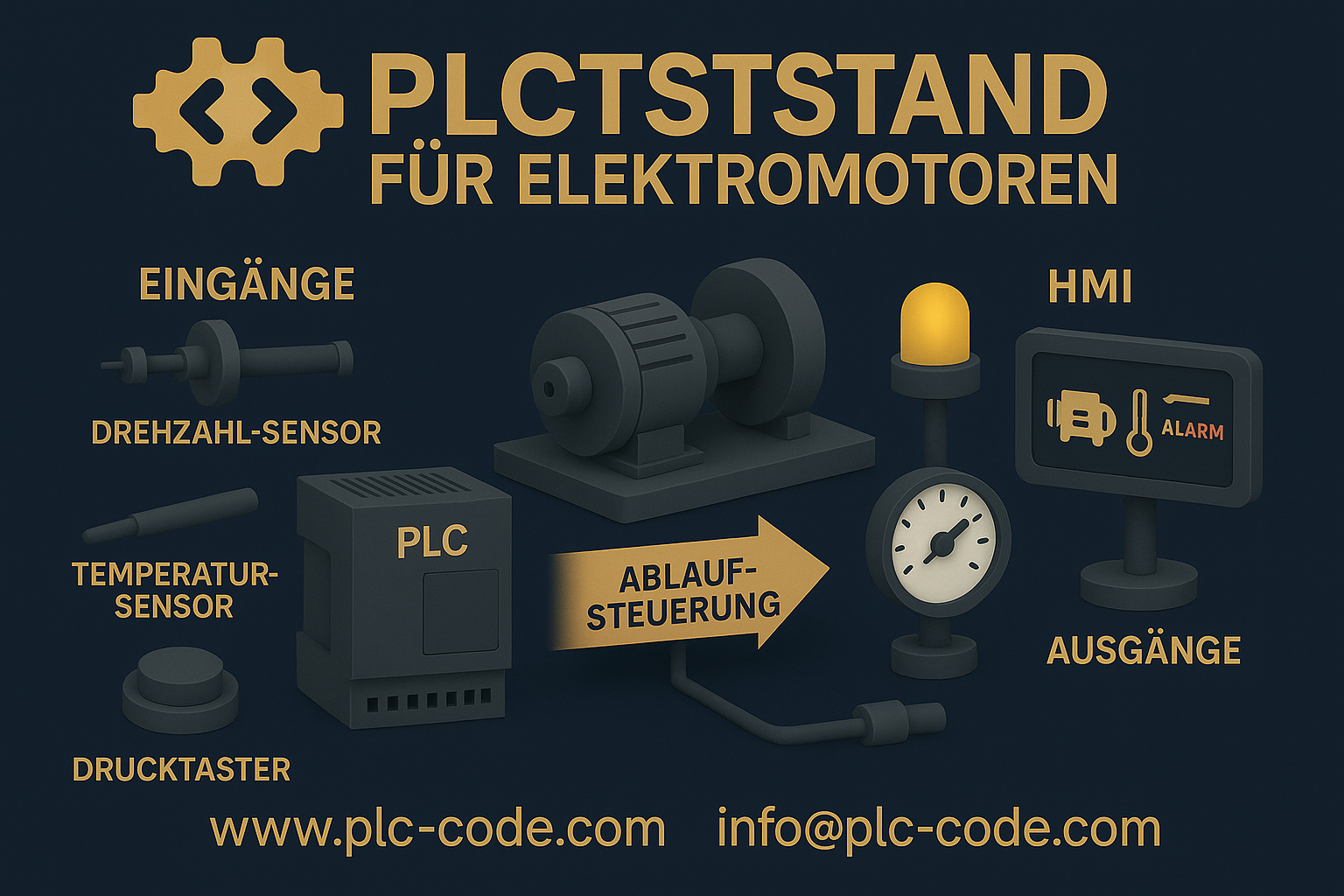

Este bloque de función SCL, FB_Motorteststand, realiza secuencias de prueba automatizadas para motores. Integra protección contra parada de emergencia, sobretemperatura y sobrecorriente, ofrece varios perfiles de prueba y controla las fases de ralentí y carga. El texto de la HMI proporciona información continua sobre el estado actual.

Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.

Cómo funciona

Verificar falla: Parada de emergencia activa O Temp > 80 °C O Corriente > 20 A → Motor y carga apagados, alarma encendida, fase = 0, HMI "ABORTAR: FALLO", RETORNO

1. Seleccione el perfil de prueba (TestProfil):

• 1 = 5 s ralentí (motor sin carga)
• 2 = 15 s de inactividad + prueba de carga
• 3 = 30 s de carga continua

1. Secuencia de fases utilizando la estructura CASE:

• Fase 0: Esperando el inicio
• Fase 1: Motor sin carga durante 5 s (temporizador TON)
• Fase 2: Motor con/sin carga según perfil durante la duración del perfil
• Fase 3: Motor y carga apagados, HMI “FIN DE PRUEBA – LISTO PARA REINICIO”

1. Reiniciar → Fase = 0, HMI “LISTA”

Detalles técnicos
• Entradas: Parada de emergencia (BOOL), Temperatura (REAL), Corriente (REAL), Perfil de prueba (INT), Inicio (BOOL), Reinicio (BOOL)
• Salidas: Motor_ON (BOOL), Carga_ON (BOOL), Alarma (BOOL), Fase (INT), Texto de estado (CADENA)
• Temporizador ON-TON para tiempos de funcionamiento de carga variable y en reposo fijos de 5 s
• Lógica CASE para control de perfiles y fases
• RETORNO en caso de violaciones de seguridad detiene inmediatamente todas las acciones

Posibles aplicaciones
• Bancos de pruebas en el desarrollo y producción de motores
• Pruebas de calidad automatizadas de sistemas de accionamiento
• Entornos de formación y laboratorio para secuencias de pruebas controladas por PLC

compatibilidad
Siemens S7-1200 y S7-1500; TIA Portal ≥ V13 (recomendado V16+ para PLCSIM y HMI)

Volumen de suministro
Archivo .scl con declaraciones de entrada/salida, instancias de temporizador, estructura CASE y comentarios de encabezado; enlace de descarga disponible inmediatamente después de la compra

Apoyo
Personalización de perfiles de prueba, valores límite, valores medidos adicionales o visualización HMI a pedido mediante mensaje de tienda o correo electrónico.
