Estación de medición de temperatura y humedad

€9,99 EUR
€9,99 EUR
Oferta Agotado

Descripción
El bloque de función FB_Climate Monitoring monitoriza la temperatura y la humedad, escala valores analógicos brutos, controla ventiladores y humidificadores cuando se superan los valores límite y resume las alarmas en una sola variable. Implementado en SCL, puede utilizarse directamente en el Siemens TIA Portal.

Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.

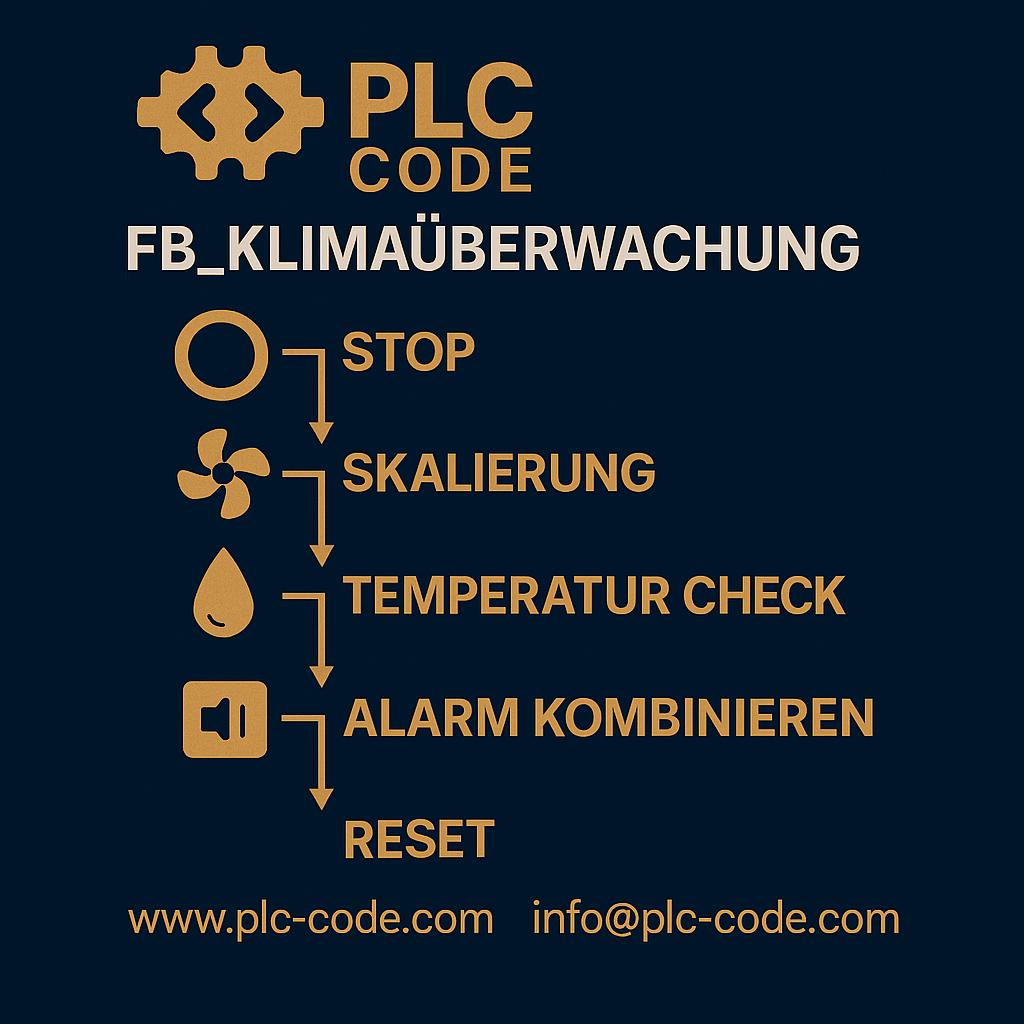

Cómo funciona

  • Detener ( Stop=TRUE ):
    → todas las alarmas y actuadores apagados, StatusText=“System gestoppt” , RETURN
  • Escalado :
    → Temperatura = Temp_RAW × 50 / 27648
    → Humedad = Humedad_RAW × 100 / 27648
  • Monitoreo de temperatura ( Start=TRUE ):
    – Temperatura > TempMax → AlarmTemp=TRUE , Fan=TRUE, StatusText=“Temperatur zu hoch”
    – de lo contrario → ambos fuera
  • Monitoreo de humedad ( Start=TRUE ):
    – Humedad < HumedadMín → AlarmFeuchte=TRUE , Humidificador=TRUE, StatusText=“Feuchte zu niedrig”
    – de lo contrario → ambos fuera
  • Alarma general :
    – AlarmGesamt = AlarmTemp OR AlarmFeuchte
  • Reconocimiento ( Quittieren=TRUE ):
    → Se restablecen todas las alarmas, StatusText=“Alarm quittiert”

Detalles técnicos

  • Entradas: Detener, Iniciar, Temp_RAW (INT), Humedad_RAW (INT), TempMax (REAL), HumedadMin (REAL), Reconocer
  • Salidas: AlarmTemp, AlarmHumidity, AlarmTotal, Ventilador, Humidificador (cada uno BOOL), StatusText (STRING)
  • Escalado: cálculo de proporción simple en REAL
  • Lógica: IF/ELSIF con RETURN en parada, sin temporizadores

Posibles aplicaciones
Sistemas de aire acondicionado y ventilación en oficinas, laboratorios, salas de máquinas, invernaderos y equipos agrícolas; proyectos de capacitación en PLC.

compatibilidad
Siemens S7-1200/S7-1500, TIA Portal ≥ V13 (se recomienda V16+ para HMI/PLCSIM)

Volumen de suministro
Archivo .scl con declaraciones de entrada/salida y variables; enlace de descarga después de la compra.

Apoyo
Ajuste de valores límite, integración de sensores adicionales o diseños HMI: asesoramiento individual mediante mensaje de tienda o correo electrónico.
