Banco de pruebas de análisis de vibraciones

€4,90 EUR
€4,90 EUR
Oferta Agotado

Descripción

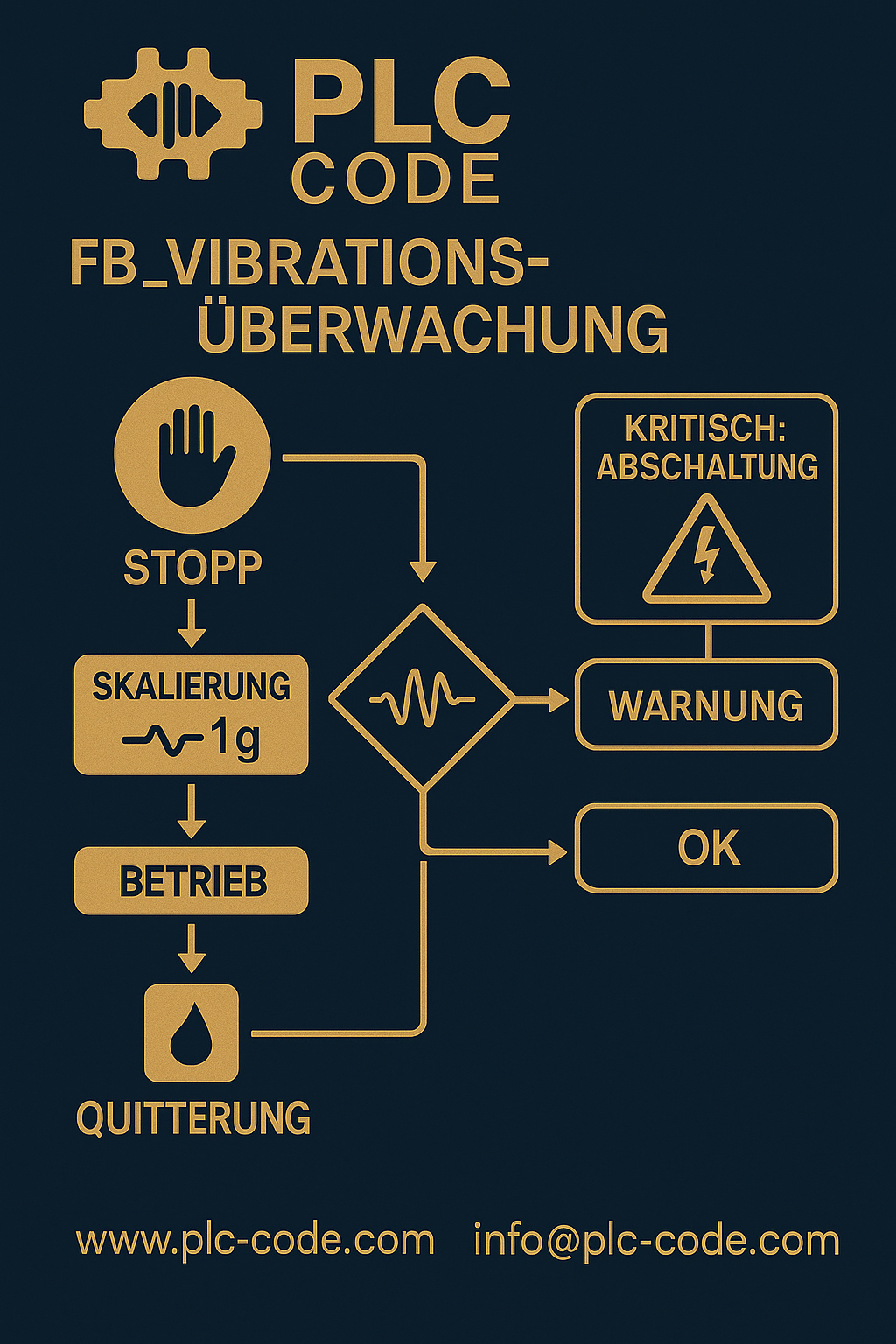

El bloque de función FB_VibrationMonitoring evalúa una señal de vibración analógica, la escala a un valor estándar (p. ej., 0-1 g o 0-100 mm/s) y responde por etapas con una advertencia o un apagado. Establece indicadores de alarma y controla la lógica de apagado. El código, escrito en SCL, se ejecuta directamente en el Siemens TIA Portal.

Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.

Cómo funciona

  • Detener ( Stop=TRUE ):
    → restablecer todos los indicadores de advertencia/alarma, Abschaltung=TRUE , StatusText=“NOT-AUS aktiv – Test gestoppt” , RETORNO
  • Escalado :
    → Valor bruto Vib_RAW dividido por 27648 → Vibration
  • Operación ( Start=TRUE ):
    • Vibration ≥ NotSchwelle → AlarmAbschalt=TRUE , Abschaltung=TRUE
    • WarnSchwelle ≤ Vibration < NotSchwelle → AlarmWarnung=TRUE
    • Vibration < WarnSchwelle → sin alarmas
  • Reconocimiento ( Quittieren=TRUE ):
    → AlarmAbschalt=FALSE , Abschaltung=FALSE , StatusText=“Quittiert – bereit für neuen Zyklus”

Detalles técnicos

  • Entradas: Detener (BOOL), Vib_RAW (INT), Iniciar (BOOL), Umbral de advertencia (REAL), Umbral de emergencia (REAL), Reconocer (BOOL)
  • Salidas/Variables: AlarmWarning, AlarmShutdown, Shutdown (cada una BOOL), StatusText (STRING)
  • Cálculo: Vibración = Vib_RAW / 27648.0
  • Lógica: secuencia IF/ELSIF con RETURN aborta al detenerse, sin temporizador

Posibles aplicaciones
Monitoreo de vibraciones en máquinas rotativas o vibratorias, bancos de prueba de bombas y motores, en laboratorios e instalaciones de producción con alarmas escalonadas.

compatibilidad
Siemens S7-1200/S7-1500, TIA Portal ≥ V13 (V16+ recomendado para HMI/PLCSIM).

Volumen de suministro
Archivo .scl con declaraciones de entrada/salida y comentarios de variables. Enlace de descarga tras la compra.

Apoyo
Ajuste de valores umbral, integración de sensores adicionales o diseños HMI: asesoramiento individual mediante mensaje de tienda o correo electrónico.
