Descripción
El bloque de función FB_LuxControl implementa un control proporcional simple para una señal de luz basada en un sensor lux. Escala la señal del sensor a 0-1000 lux, calcula la desviación objetivo-real multiplicada por el factor de ganancia Kp y proporciona un valor de salida proporcional para una interfaz de 0-10 V. El código está escrito en SCL y se ejecuta directamente en el Siemens TIA Portal.
Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.

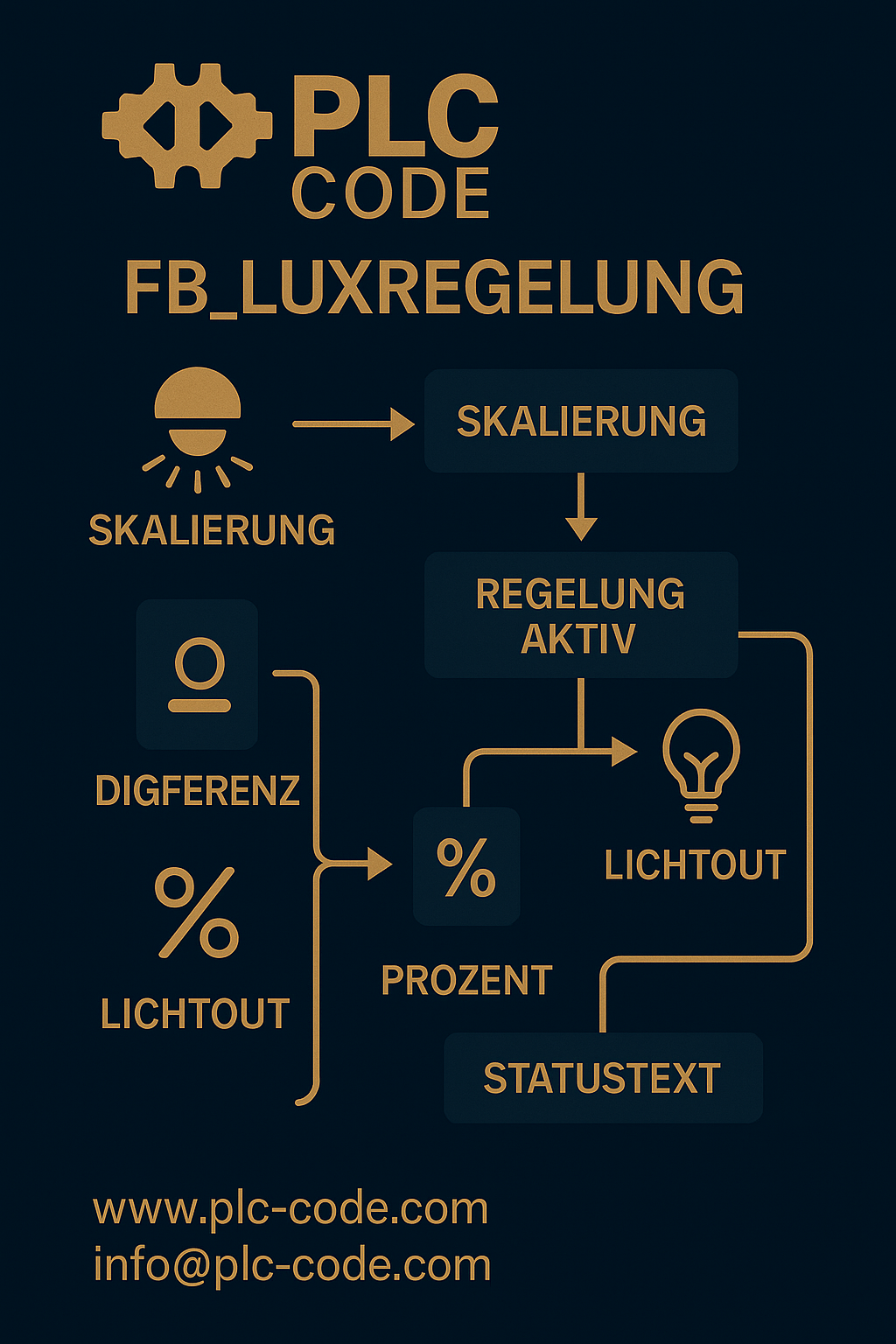

Funcionalidad (compacta)
- Escala: Valor bruto ActualValue → ActualLux multiplicando por 1000 y dividiendo por 27648
- Control de inicio inactivo: Porcentaje = 0, LightOut = 0, StatusText = "Control inactivo"
-
Reglamento activo:
- Diferencia = Valor objetivo – Lux real
- Porcentaje = Diferencia × Kp, limitado a 0–100%
- LightOut = porcentaje × 276,48 (rango digital 0–27648)
- StatusText = “Regulación en curso”
Detalles técnicos
- Entradas: ValorActual (INT), ValorEstablecido (REAL), Kp (REAL), InicioControl (BOOL)
- Variables/Salidas: ActualLux (REAL), Porcentaje (REAL), LightOut (INT), StatusText (STRING)
-
Cálculos:
- LuxActual = ValorActual × 1000 / 27648
- Porcentaje = (Punto de ajuste – Lux real) × Kp (Sujeción 0–100)
- LightOut = INT(Porcentaje × 276,48)
- Control de flujo: estructura IF simple, sin temporizador, RETORNO cuando está inactivo
Posibles aplicaciones
Control de iluminación en naves industriales, laboratorios, compensación de luz natural en invernaderos y salas de exposiciones, así como proyectos de formación y demostración de control proporcional PLC.
compatibilidad
Siemens S7-1200/S7-1500, TIA Portal ≥ V13 (V16+ recomendado para HMI/PLCSIM).
Volumen de suministro
Archivo .scl con declaraciones de todas las entradas/salidas, variables internas, comentarios de parámetros y comentarios de encabezado (autor, contacto, instrucciones de personalización); enlace de descarga después de la compra.
Apoyo
Ajuste del valor objetivo y Kp, integración de sensores adicionales o diseños HMI: asesoramiento individual mediante mensaje de tienda o correo electrónico.
