Integración de sensores láser

€4,90 EUR
€4,90 EUR
Oferta Agotado

Descripción
El bloque de función FB_LaserDistanzPruefung evalúa una señal láser de 16 bits, escala el valor bruto linealmente de 0 a 1000 mm, verifica con respecto a un umbral, gestiona errores del sensor y puede desactivarse. El código, escrito en SCL, se ejecuta directamente en el Siemens TIA Portal.

Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.

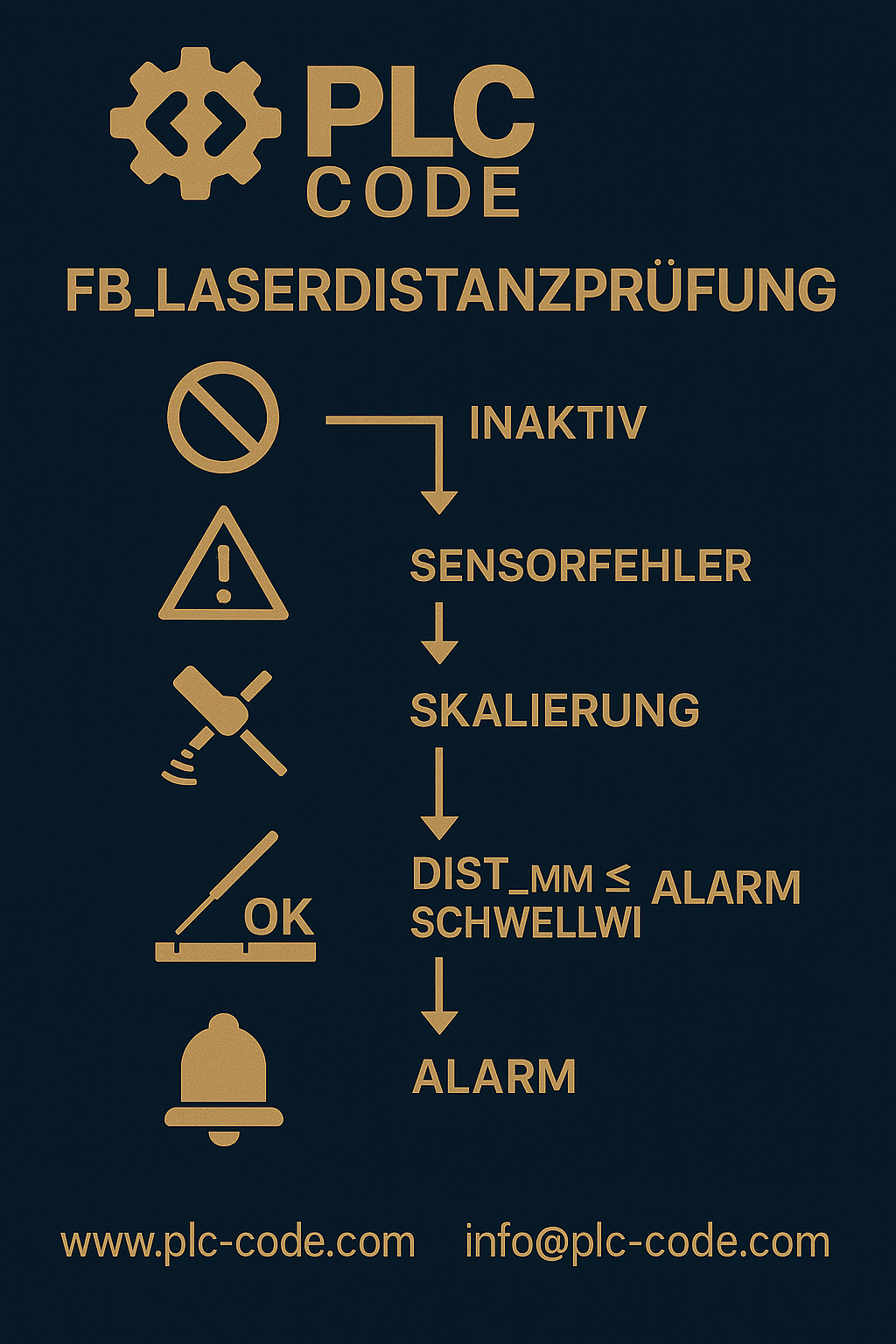

Funcionalidad (compacta)

  • Inactivo ( Aktiv=FALSE ): RETORNO inmediato, StatusText=„System inaktiv“ , ErgebnisOK=FALSE , Alarm=FALSE
  • Error de sensor detectado: Alarm=TRUE , ErgebnisOK=FALSE , StatusText=„Sensorfehler erkannt!“ , RETORNO
  • Prueba ( Trigger=TRUE ):
    – comparar el valor de la distancia escalada con el valor del umbral
    – si la distancia ≤ umbral → ErgebnisOK=TRUE , Alarm=FALSE , StatusText=„Distanz OK“
    – de lo contrario → ErgebnisOK=FALSE , Alarm=TRUE , StatusText=„Distanz zu groß!“

Detalles técnicos (compacto)

  • Escala: Valor bruto × 1000 / 27648 → Dist_mm
  • Variables/Salidas:
    – Dist_mm (REAL), ErgebnisOK (BOOL), Alarm (BOOL), StatusText (CADENA)
  • Entradas: LaserRaw (INT), Aktiv (BOOL), Trigger (BOOL), Schwellwert (REAL)
  • Lógica: Condiciones SI con RETORNO en caso de inactividad o error, comparación simple en el disparador

Posibles aplicaciones
Pruebas a distancia en líneas de montaje y embalaje, control dimensional en producción, detección de posición en sistemas de seguridad, módulo demostrativo en formación de PLC.

compatibilidad
Siemens S7-1200/S7-1500, TIA Portal ≥ V13 (V16+ recomendado para HMI/PLCSIM).

Volumen de suministro
Archivo .scl con declaraciones de todas las entradas/salidas, variables y parámetros de retroalimentación. Enlace de descarga tras la compra.

Apoyo
Ajuste del valor umbral, integración de sensores adicionales o diseños HMI: puede recibir asesoramiento individual mediante mensaje de la tienda o correo electrónico.
