Convertidor de frecuencia Eco

€4,90 EUR
€4,90 EUR
Oferta Agotado
Descripción

El bloque de función FB_EcoModus cambia automáticamente a un modo Eco de ahorro de energía después de un tiempo de inactividad definido y regresa automáticamente al funcionamiento con carga completa cuando se requiere nuevamente el funcionamiento.

¡Ideal para formación, perfeccionamiento y planificación de plantas!

Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.

Cómo funciona
Inicio del temporizador

Tan pronto como no hay ninguna BetriebAnforderung y el bloque está activo, se inicia un temporizador TON ( LeerlaufTimer ).

Activar el modo Eco

Si el temporizador alcanza el tiempo LeerlaufLimit establecido, sucede lo siguiente:

  • La Sollfrequenz se establece en FrequenzEco
  • ImEcoModus está configurado en TRUE
  • El StatusText muestra “Modo Eco activo”
Volver a carga completa

Si se detecta nuevamente una BetriebAnforderung durante este tiempo:

  • El cronómetro está detenido
  • La frecuencia objetivo vuelve a FrequenzMax
  • ImEcoModus , el
  • El StatusText muestra “Operación completa activa”
Prueba de inactividad en ejecución

Mientras el temporizador esté funcionando pero aún esté por debajo del límite inactivo, el sistema permanecerá en transición con FrequenzMax y el estado "Verificación de inactividad en progreso".

Módulo desactivado

Si el bloqueo no está activo, el control se desactiva completamente, FrequenzSoll se establece en 0 y el temporizador se reinicia.

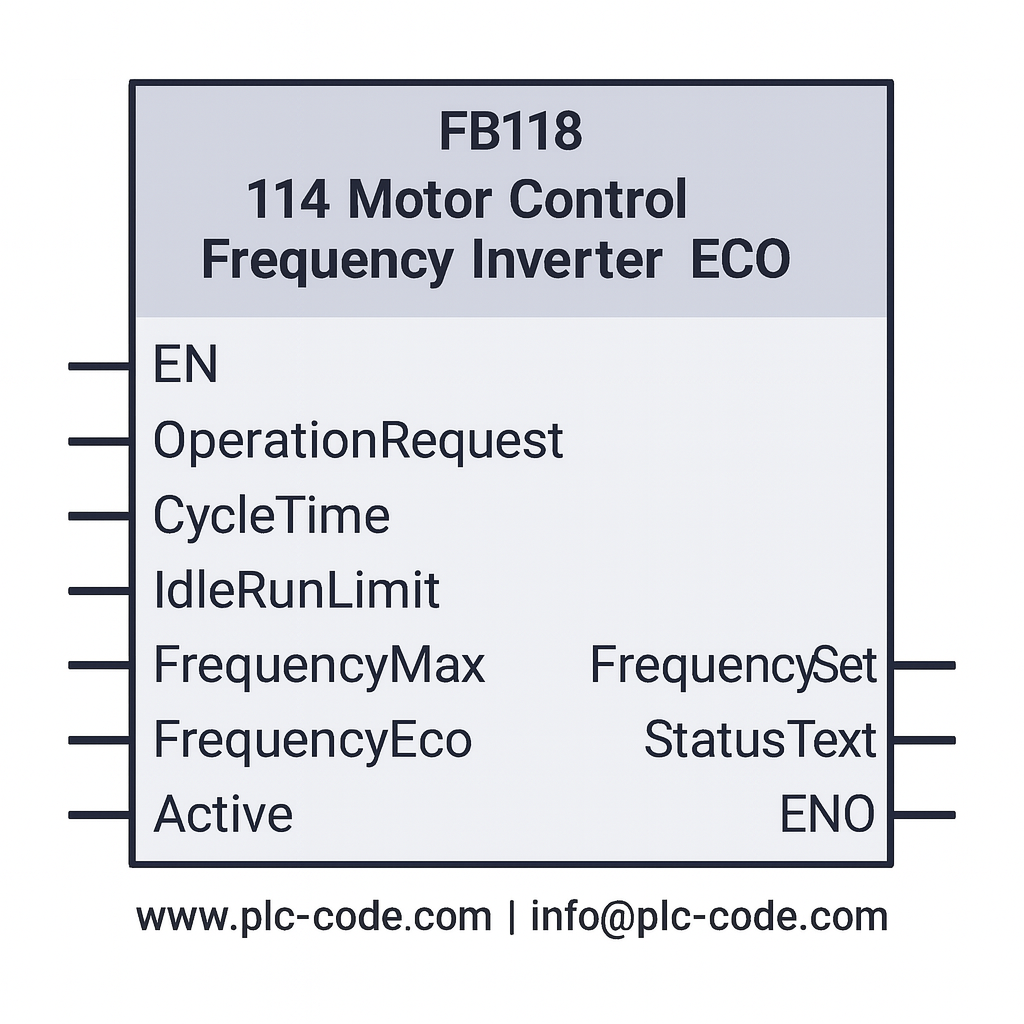

Detalles técnicos
  • Entradas: BetriebAnforderung (BOOL), Aktiv (BOOL), LeerlaufLimit (TIEMPO), FrequenzMax , FrequenzEco (REAL)
  • Lógica: Temporizador TON con IN = NOT BetriebAnforderung AND Aktiv , PT = LeerlaufLimit ; IF/ELSIF anidado para cambio de modo y salida de frecuencia/estado
  • Salidas: FrequenzSoll (REAL), ImEcoModus (BOOL), StatusText (CADENA)
Posibles aplicaciones
  • Reducción automática de potencia en sistemas de propulsión o motor
  • Ahorro de energía durante el funcionamiento en vacío en sistemas de bombeo o transporte
  • Solución de modernización para la optimización del consumo en sistemas existentes
compatibilidad
  • Funciona en controladores Siemens S7-1200 y S7-1500
  • Compatible con TIA Portal a partir de la versión V13
  • Recomendado: TIA Portal V16 o superior para visualización HMI y PLCSIM
Volumen de suministro

Recibirás un archivo .scl con:

  • Declaración de todas las entradas y salidas
  • Estructura de la variable interna
  • Instancia del temporizador

El enlace de descarga se publicará inmediatamente después de la compra.

Apoyo

Estoy feliz de poder apoyarte con:

  • Ajuste fino del tiempo de inactividad
  • Ajuste de perfiles de frecuencia
  • Conexión HMI y visualización del modo operativo

Contácteme en cualquier momento a través del mensaje de la tienda o correo electrónico para extensiones individuales o asesoramiento.
