Monitor de valor límite

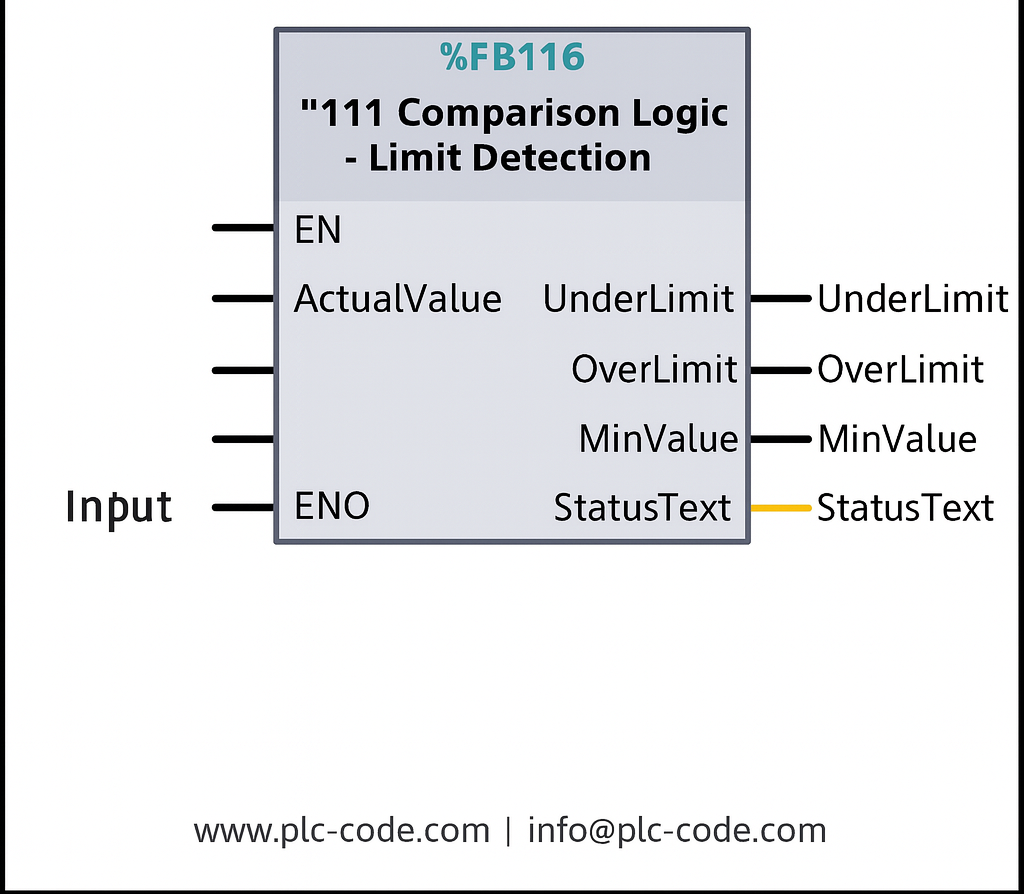

El bloque de función FB_LimitMonitor monitoriza de forma fiable un valor real para comprobar su cumplimiento con los límites inferior y superior definidos, guardando simultáneamente los valores mínimo y máximo alcanzados. El bloque está completamente implementado en Lenguaje de Control Estructurado (SCL) y está listo para su uso inmediato en el Siemens TIA Portal.

Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.

Al principio, la lógica comprueba si el IstWert está por debajo del UnterGrenze o por encima del OberGrenze :

• Límite inferior o límite superior = VERDADERO si está fuera
• ImGrenzbereich = VERDADERO si está dentro

Cuando Init está activa, el primer valor real registrado se establece simultáneamente como valor mínimo y máximo. A partir del siguiente ciclo, el bloque compara el valor real con los valores extremos almacenados y los actualiza según sea necesario.

El StatusText informa según el estado:

• “Valor por debajo del límite”
• “Valor por encima del límite”
• “Valor dentro del rango normal”

• Entradas/Parámetros: IstWert , UnterGrenze , OberGrenze (REAL), Init (BOOL)
• Salidas/Variables: UnterGrenzwert , OberGrenzwert , ImGrenzbereich (BOOL), Minwert , Maxwert (REAL), StatusText (CADENA)
• Implementación mediante lógica de comparación simple sin temporizadores ni máquinas de estados

• Monitoreo de procesos en plantas de producción
• Registro de valores extremos en bancos de pruebas y sistemas de prueba
• Visualización HMI de violaciones de límites en tiempo real
• Soporte para mantenimiento mediante mensajes de estado transparentes

• Controladores Siemens S7‑1200 y S7‑1500
• Desarrollado para TIA Portal a partir de la versión V13
• Simulación y conexión HMI recomendadas desde TIA Portal V16

Recibirá el archivo .scl con las declaraciones completas de todas las entradas y salidas. Las instrucciones de personalización para la inicialización y la definición de límites se incluyen en el encabezado del código. El enlace de descarga estará disponible inmediatamente después de la compra.

Estaré encantado de ayudarle a ajustar los rangos límite, integrar funciones adicionales para la detección de valores extremos o visualizarlos en la HMI.

Simplemente contácteme a través del mensaje de la tienda o correo electrónico para personalizaciones individuales.
