Detección de fugas
No se pudo cargar la disponibilidad de retiro
Descripción

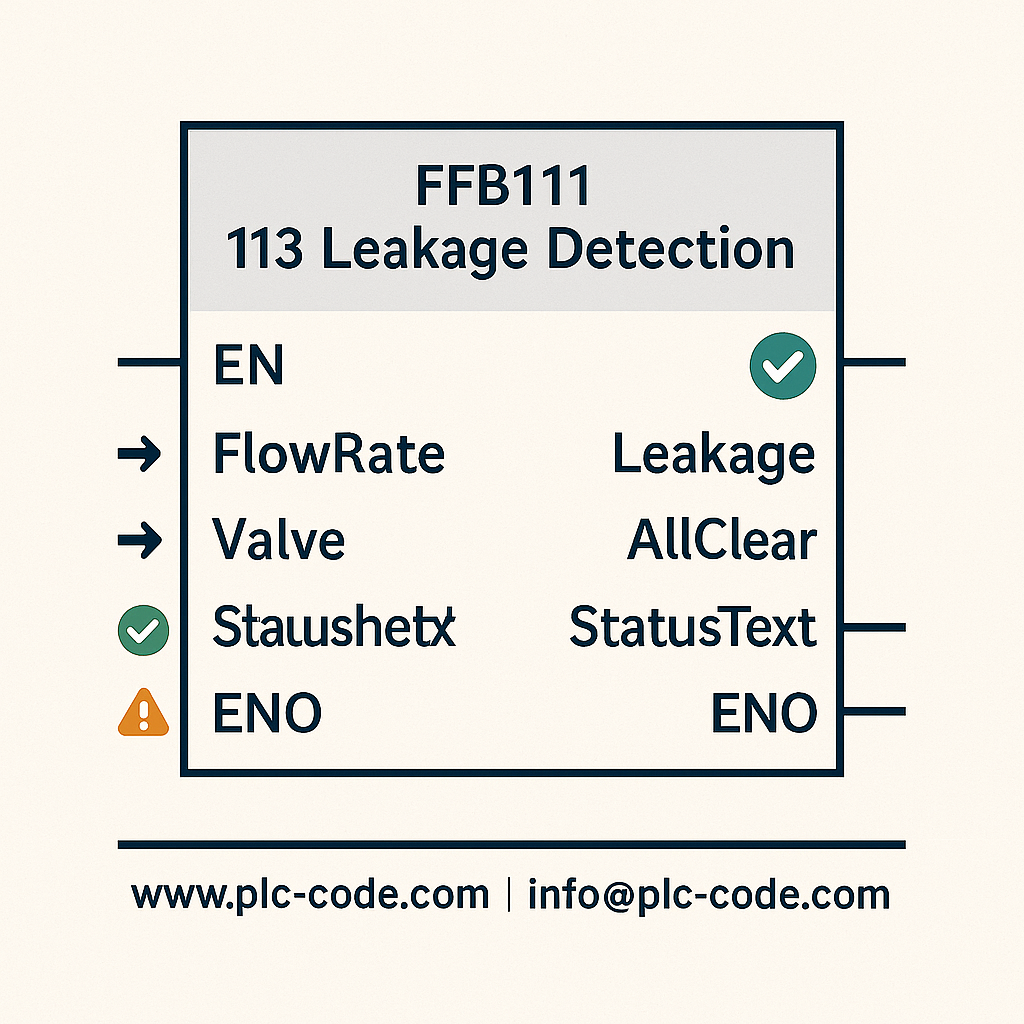

El bloque de función FB_LeakageDetection se utiliza para detectar fugas en sistemas cerrados comparando el flujo actual con un umbral definido y comprobando simultáneamente si todas las válvulas de cierre están cerradas.
¡Ideal para formación, perfeccionamiento y planificación de plantas!
Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.
Cómo funciona
Prueba de válvulas
Un bucle comprueba si alguna de las diez válvulas está abierta. El resultado se almacena en VentilOffen , lo que genera el indicador AlleZu (es verdadero si ninguna válvula está abierta).
Fuga detectada
Si el flujo medido excede el Schwelle establecido Y AlleZu es VERDADERO:
-
Leckagese establece en VERDADERO -
StatusTextmuestra "¡Fuga detectada!"
Flujo normal
Si el caudal es inferior o igual al umbral:
-
Leckagese establece en FALSO -
StatusTextmuestra “Flujo normal (sin fugas)”
Flujo plausible
Si el flujo está por encima del umbral pero al menos una válvula está abierta:
-
Leckagesigue siendo FALSA -
StatusTextmuestra “Válvula abierta – caudal plausible”
Detalles técnicos
-
Entradas:
Ventile[1..10](matriz BOOL),Durchfluss(REAL),Schwelle(REAL) -
Variables internas:
VentilOffen(BOOL),AlleZu(BOOL) -
Salidas:
Leckage(BOOL),StatusText(CADENA) - Lógica: bucle FOR sobre válvulas, condiciones IF/ELSIF/ELSE combinadas con AND/OR
Posibles aplicaciones
- Sistemas de alerta temprana en instalaciones de almacenamiento de líquidos o gases
- Detección de fugas en redes de tuberías, circuitos de refrigeración o sistemas de aire comprimido
- Solución de modernización para sistemas de automatización existentes
compatibilidad
- Funciona en controladores Siemens S7-1200 y S7-1500
- Compatible con TIA Portal a partir de la versión V13
- Simulación y conexión HMI recomendadas desde TIA Portal V16
Volumen de suministro
Recibirás un archivo .scl con:
- Declaración de todas las entradas y salidas
- Estructura de la variable interna
El enlace de descarga se proporcionará inmediatamente después de la compra.
Apoyo
Estoy feliz de poder apoyarte con:
- Ajuste de umbrales y número de válvulas
- Ampliación con sensores adicionales o retroalimentación
- Visualización HMI e integración de sistemas
Contácteme a través del mensaje de la tienda o correo electrónico para personalizaciones.
