Monitoreo de temperatura de detección PT100/1000
No se pudo cargar la disponibilidad de retiro
Descripción
El bloque de función FB_TemperatureMonitoring convierte con precisión el valor bruto de un termómetro de resistencia en grados Celsius, detecta de manera confiable roturas de cables o errores de módulo y monitorea si la temperatura medida está dentro de los límites definidos.
Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.
Cómo funciona
Conversión TempRawValue → Temperatura_C
El valor bruto entrante ( TempRawValue ) se escala linealmente en el rango de –200 °C a +850 °C.
Error de sensor/rotura de cable
Si ModulOK = FALSE o TempRawValue = 27648 :
-
Fehler= VERDADERO -
Temperatur_C= –999,9 °C -
StatusText= "Error de sensor/rotura de cable" -
Se restablecen
UnterTempyÜberTemp
Monitoreo de valores límite
Si no hay ningún error, el bloque comprueba:
- Temp < Tmin → “Temperatura por debajo del límite”
- Temp > Tmax → “Temperatura por encima del límite”
- Temperatura dentro del rango → “Temperatura dentro del rango normal”

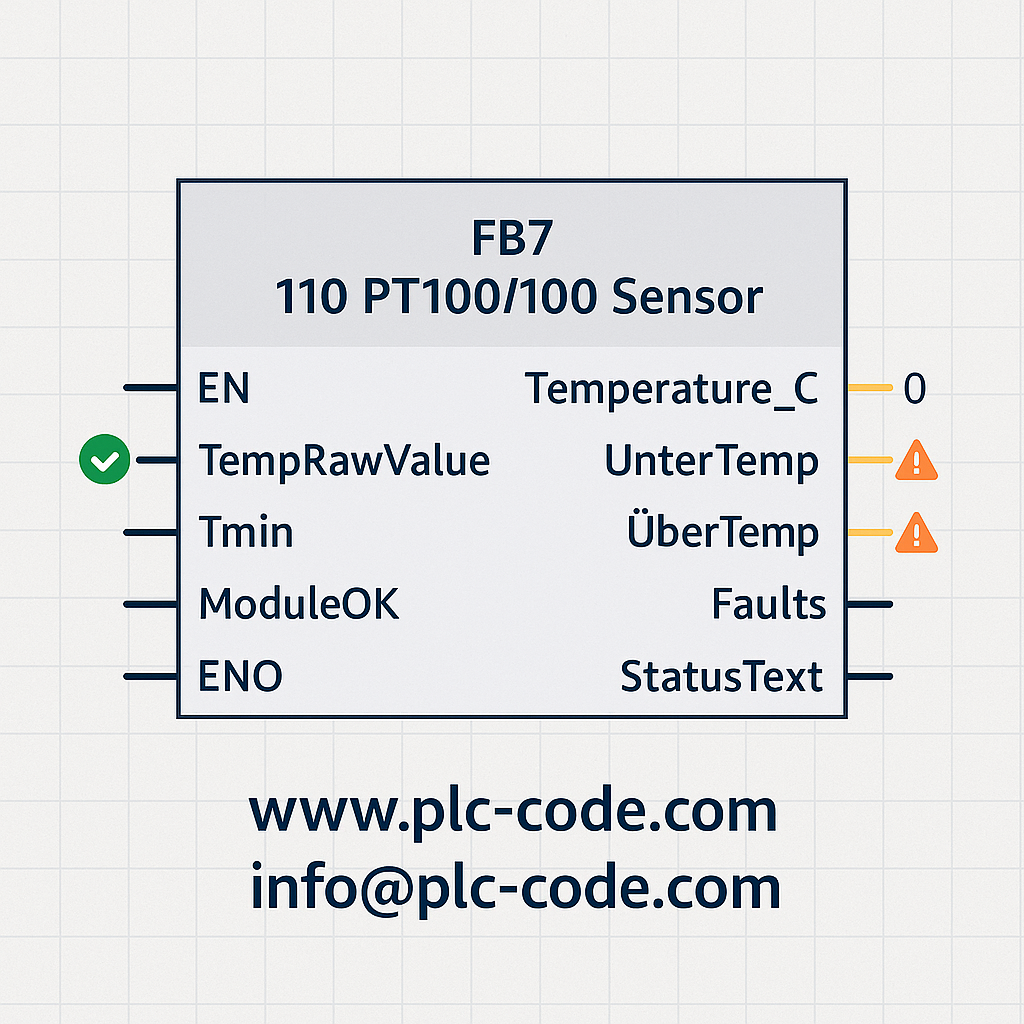

Detalles técnicos
-
Entradas:
TempRawValue(INT),ModulOK(BOOL),Tmin,Tmax(REAL) -
Salidas:
Temperatur_C(REAL),Fehler,UnterTemp,ÜberTemp(BOOL),StatusText(CADENA) - Escala lineal del rango de medición (0…27648) a –200 °C…+850 °C
- Comprobación de errores mediante el indicador ModulOK y el valor de rotura de cable
- Monitoreo de valores límite mediante consultas IF
Posibles aplicaciones
- Monitoreo de temperatura en plantas industriales
- Sistemas de aire acondicionado, ventilación y calefacción
- Bancos de pruebas, tecnología de laboratorio y sistemas de medición automatizados
- Aplicaciones con detección de rotura de cable y monitorización de valores límite
compatibilidad
- Controladores Siemens S7‑1200 y S7‑1500
- Desarrollado para TIA Portal a partir de la versión V13
- Recomendado: TIA Portal V16+ para PLCSIM y HMI
Volumen de suministro
Recibirá el archivo .scl completo con todas las entradas y salidas declaradas. Se incluyen instrucciones para parametrizar los valores límite y la lógica de error. El enlace de descarga se proporcionará inmediatamente después de la compra.
Apoyo
Con gusto le ayudaré a ajustar rangos de temperatura, personalizar valores límite o ampliar el diagnóstico de errores. También puedo gestionar la integración en su interfaz HMI si lo solicita.
Simplemente contácteme a través del mensaje de la tienda o correo electrónico.
