Descripción

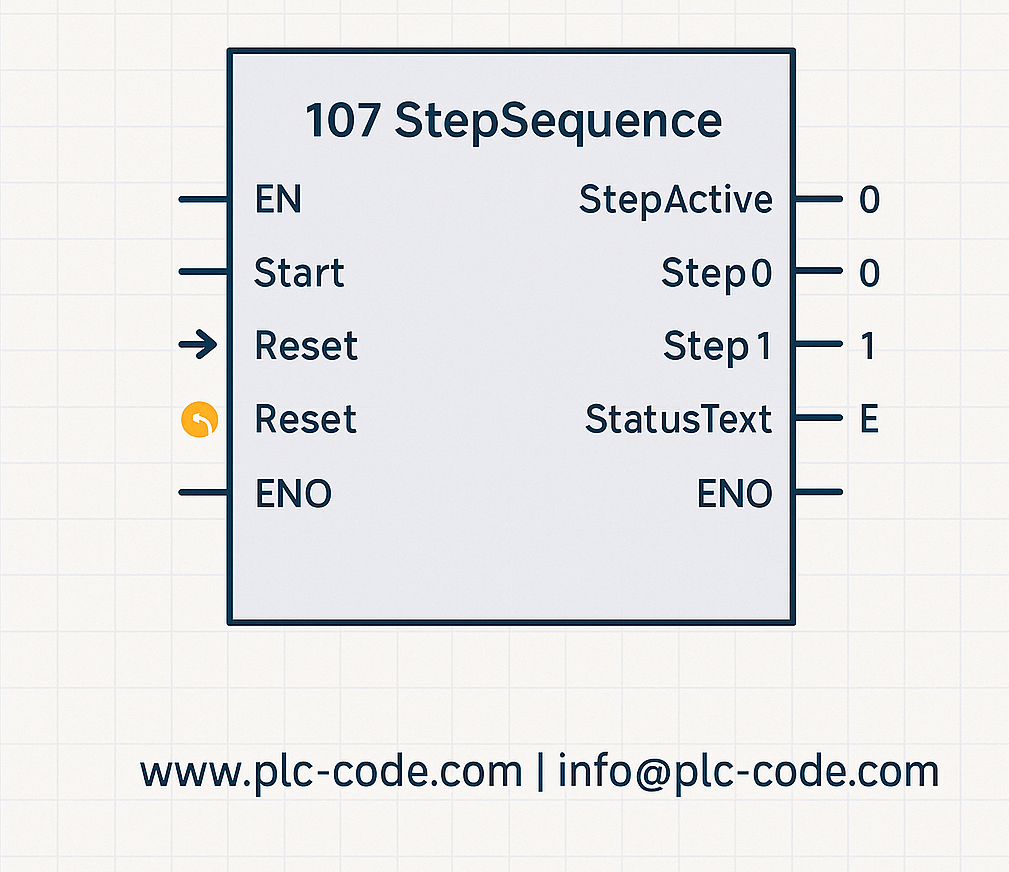

El bloque de función FB_StepControl representa un control claro de 10 pasos con las funciones de Inicio, Continuar y Reinicio. Cada paso tiene un indicador de estado independiente y un texto asociado para su visualización.
Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.
Cómo funciona
Reiniciar
Reset de señal establece SchrittAktiv en 0 y activa el paso 0.
comenzar
Tan pronto como Start entra y SchrittAktiv = 0, el proceso comienza en el paso 1.
Más
Cada señal ascendente en Weiter aumenta SchrittAktiv en 1, hasta un máximo de 9. Opcionalmente, después del paso 9, puede volver automáticamente a 0.
Banderas de paso y texto de estado
Antes de cada cambio de paso, se restablecen todos los indicadores Schritt0…Schritt9 Un bloque CASE establece el indicador actual y actualiza StatusText (p. ej., "Paso 3 activo"). Los valores no válidos generan un estado de error y se restablecen a 0.
Detalles técnicos
-
Entradas:
Reset,Start,Weiter,LetzterWeiter(BOOL) -
Conteo de pasos:
SchrittAktiv(INT) -
Salidas:
Schritt0…Schritt9(BOOL),StatusText(CADENA) - Detección de bordes para
Weitermediante comparación conLetzterWeiter - Lógica mediante consultas IF y bloque CASE, sin necesidad de temporizadores
Posibles aplicaciones
- Control de procesos en líneas de llenado o montaje
- Automatización progresiva en los procesos de fabricación
- Orientación al usuario en sistemas de formación y prueba
compatibilidad
- Controladores Siemens S7‑1200 y S7‑1500
- Desarrollado para TIA Portal a partir de la versión V13
- Recomendado: TIA Portal V16+ para PLCSIM y HMI
Volumen de suministro
El paquete incluye un archivo .scl completo con declaraciones de todas las entradas/salidas, variables internas y indicadores de paso. El enlace de descarga estará disponible tras la compra.
Apoyo
Si lo solicita, puedo personalizar el número de pasos o la lógica de inicio/continuación. También estoy dispuesto a ayudar con la integración de eventos o elementos HMI adicionales.
Simplemente contáctenos a través del mensaje de la tienda o correo electrónico.
