Arranque en estrella-triángulo
No se pudo cargar la disponibilidad de retiro
Descripción
El arranque estrella-triángulo controla un motor que utiliza el método de arranque estrella-triángulo y protege de forma confiable contra reinicios incontrolados al detenerse.
Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.
Cómo funciona
Iniciar fase estelar
Después de que se activa la señal Start , MotorEin se enciende y el contactor estrella se cierra, mientras que el contactor delta permanece abierto.
Temporizador de conmutación
Un temporizador TON ( SternTimer ) con PT = Umschaltzeit se inicia tan pronto como SternSchütz está activo.
Cambiar a triangulo
Una vez que expira el temporizador: el contactor estrella se abre, el contactor delta se cierra automáticamente.
Función de parada
En la señal Stop : se restablece MotorEin , se abren ambos contactores, se desactiva SternTimer.IN y PT se restablece al valor inicial.

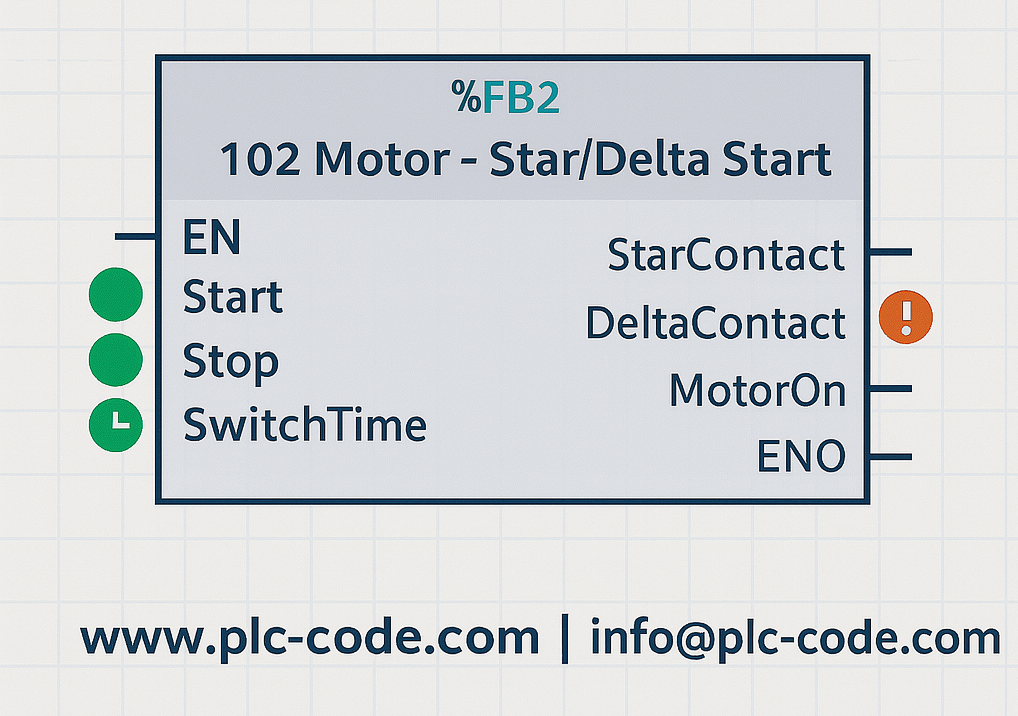

Detalles técnicos
-
Entradas:
Start,Stop,Umschaltzeit(TIEMPO) -
Salidas:
MotorEin,SternSchütz,Dreieckschütz, TON‑TimerSternTimer - Lógica del temporizador:
IN = SternSchütz,PT = Umschaltzeit - Control de secuencia mediante condiciones IF con restablecimiento ELSE de los bits de control
Posibles aplicaciones
- Arranque suave de motores asíncronos en sistemas de bombas y ventiladores
- Ingeniería mecánica y de plantas
- Modernización de los controles existentes
compatibilidad
- Controladores Siemens S7‑1200 y S7‑1500
- Compatible con TIA Portal a partir de la versión V13
- Recomendado: TIA Portal V16+ para simulación y HMI
Volumen de suministro
Recibirá un archivo .scl con las declaraciones de las entradas y salidas, así como la instancia del temporizador. El enlace de descarga se proporcionará tras la compra.
Apoyo
Estaré encantado de ayudar a ajustar los tiempos de conmutación, integrar funciones de seguridad adicionales o diseñar diseños de HMI.
Contáctenos a través del mensaje de la tienda o correo electrónico para extensiones personalizadas.
