Monitoreo de energía

Precio habitual €249,00 EUR
Precio habitual Precio de oferta €249,00 EUR
Oferta Agotado
Descripción

Esta sección del programa permite la monitorización de corriente adaptativa, en la que se registran los valores de corriente más altos durante diez ciclos de reloj durante una fase de calibración y a partir de estos se calcula un valor promedio como límite de referencia.

Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.

Cómo funciona
Iniciar calibración

Los bordes simultáneos en Impuls_Rezeptwechsel y Impuls_Produkterkennung establecen Startmessung , reinician el contador y desactivan el monitoreo y WerteErfasst .

Registro de valores

Durante cada Takt_Impuls el valor actual más alto se almacena en Maxwert_Takt .

Escribir en la matriz

Cuando el flanco del reloj cae, Startmessung está activa, se han adquirido menos de diez valores y no hay señal inactiva, Maxwert_Takt se escribe en MaxStrom_Werte , el contador se incrementa y Maxwert_Takt se reinicia.

Calculando el promedio

Tras guardar diez valores, se calcula el promedio de todas las entradas y se establece como límite. A continuación, finaliza Startmessung y se activan las opciones ÜberwachungAktiv y WerteErfasst .

Fase de seguimiento

El valor actual se compara con el valor límite. Si se supera el límite, se inicia un temporizador TON ( Ueberschreitung_Zeit ). Si transcurre sin que la corriente disminuya, se activa Fehler_Motorblockade . Si la corriente disminuye, el temporizador se detiene y se elimina el error.

Error de restablecimiento

Reset_Fehler borra el estado de error y reinicia el temporizador para que pueda comenzar una nueva monitorización.

Detalles técnicos

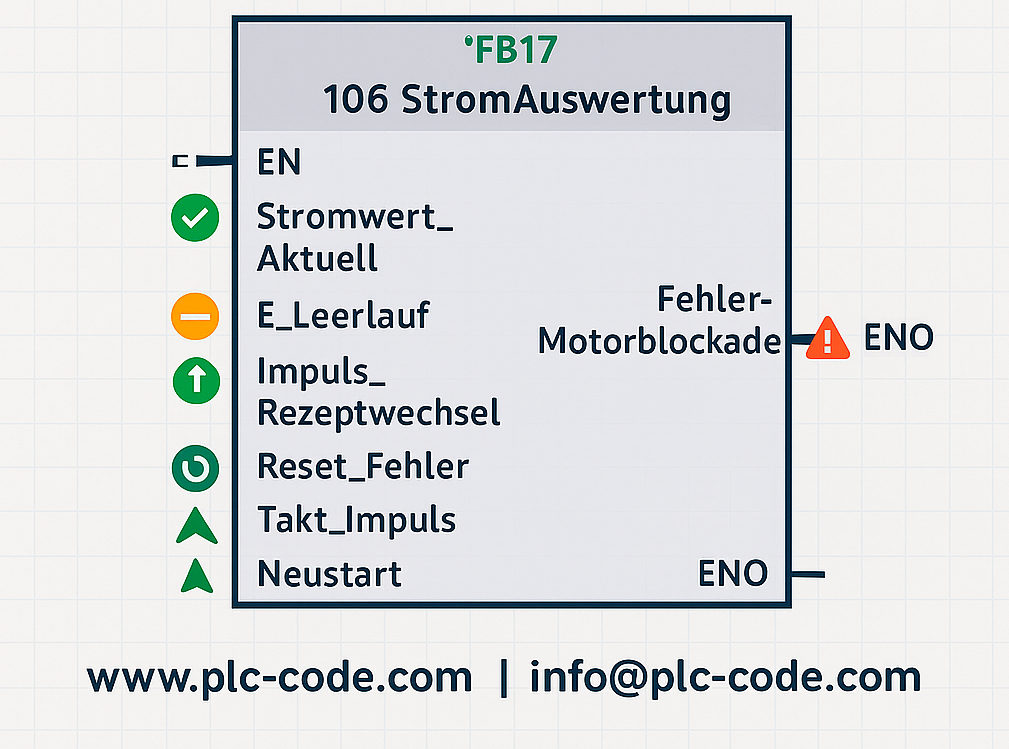

  • Entradas/Variables: Impuls_Rezeptwechsel , Impuls_Produkterkennung , Takt_Impuls , Stromwert_Aktuell , E_Leerlauf , Reset_Fehler , Ueberschreitung_Zeit
  • Banderas/Contador: StartImpuls_Erkannt , Startmessung , ÜberwachungAktiv , WerteErfasst , Zaehler_Stromwerte , Takt_Impuls_Alt
  • Matriz: MaxStrom_Werte para diez valores de calibración
  • Salida: Fehler_Motorblockade
  • Temporizador: Zeitzaehler del módulo TON con tiempo de funcionamiento ajustable
Posibles aplicaciones
  • Protección contra sobrecargas y bloqueos en motores y bombas
  • Monitorización de sistemas transportadores y accionamientos con carga variable
  • Alarmas basadas en condiciones en bancos de pruebas o líneas de producción
compatibilidad
  • Controladores Siemens S7‑1200 y S7‑1500
  • Compatible con TIA Portal a partir de la versión V13
  • Recomendado: TIA Portal V16+ para PLCSIM y HMI
Volumen de suministro

Se incluye un archivo SCL con De
