Temporizador de tiempo

El bloque de función FB_TimeWindow activa una salida según horarios de encendido y apagado predefinidos. Ideal para procesos controlados por tiempo en sistemas de automatización y gestión de edificios.

Nota: Todos los módulos están diseñados exclusivamente como base de aprendizaje y optimización, y no están aprobados para su uso en vivo. En particular, los módulos del sistema deben ser probados y puestos en funcionamiento por personal cualificado antes de su uso productivo.

Normalmente (hora de encendido < hora de apagado): Salida = VERDADERO tan pronto como SystemZeit ≥ hora de encendido y SystemZeit < hora de apagado; en caso contrario FALSO.

Si OnTime > OffTime (transición durante la medianoche): Salida = VERDADERO si SystemZeit ≥ OnTime o SystemZeit < OffTime.

Si OnTime = OffTime, la salida siempre permanece FALSA.

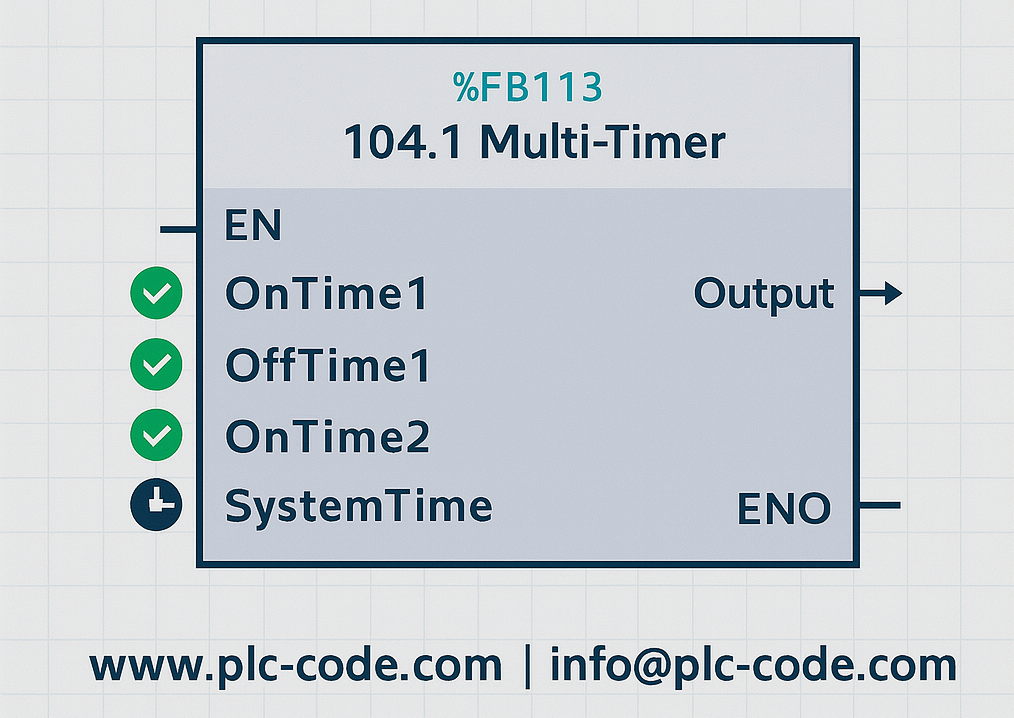

• Entradas: SystemZeit , EinschaltZeit , AusschaltZeit (TIEMPO)
• Salida: Ausgang (BOOL)
• La lógica se basa en consultas SI simples
• No se requiere detección de bordes ni temporizadores adicionales

• Control de iluminación temporizado en edificios o naves industriales
• Arranque automático de la máquina durante tiempos de funcionamiento definidos
• Liberación de flujos de procesos en momentos específicos del día

• Controladores Siemens S7‑1200 y S7‑1500
• Compatible con TIA Portal a partir de la versión V13
• Recomendado: TIA Portal V16+ para PLCSIM y HMI

Recibirá un archivo .scl con las declaraciones de todas las entradas y salidas. Las instrucciones para ajustar los parámetros de temporización se incluyen al principio del código. El enlace de descarga se activará inmediatamente después de la compra.

Estaré encantado de ayudarle a adaptar ventanas de tiempo, integrarlas en interfaces HMI existentes o implementar controles adicionales basados en el tiempo.

El contacto mediante correo electrónico o mensaje de la tienda es posible en cualquier momento.
