Betriebsarten Freigabe
Verfügbarkeit für Abholungen konnte nicht geladen werden
Beschreibung
Der Funktionsbaustein FB_BetriebsartenFreigabe prüft die Aktivierung von Einricht-, Hand- und Automatikbetrieb – unter Berücksichtigung aller relevanten Sicherheitsfreigaben und Quittierungen.
Hinweis: Alle Module sind ausschließlich als Lern‑ und Optimierungsgrundlage ausgelegt und nicht für den Live‑Betrieb freigegeben. Insbesondere Anlagenbausteine müssen vor produktivem Einsatz von qualifiziertem Fachpersonal abschließend geprüft und in Betrieb genommen werden.
Funktionsweise
Quittierung
Flanken an QuittEinricht, QuittHand und QuittAuto setzen die Flags QuittEinricht_OK, QuittHand_OK und QuittAuto_OK.
Modusprüfung
Nur wenn exakt ein Mode-Bit (ModeEinricht, ModeHand oder ModeAuto) aktiv ist und alle zugehörigen Freigaben in den Arrays FreigabenEinricht[1..3], FreigabenHand[1..3] oder FreigabenAuto[1..3] gesetzt sind sowie die Quittierung erfolgt ist, wird die jeweilige FreigabeEinricht, FreigabeHand oder FreigabeAuto aktiviert.
AktiverModus
Die Variable AktiverModus wird dann auf „Einrichtbetrieb“, „Handbetrieb“ oder „Automatikbetrieb“ gesetzt. Bei Mehrfachauswahl oder unvollständigen Freigaben lautet AktiverModus „Kein gültiger Modus“.
Technische Details
-

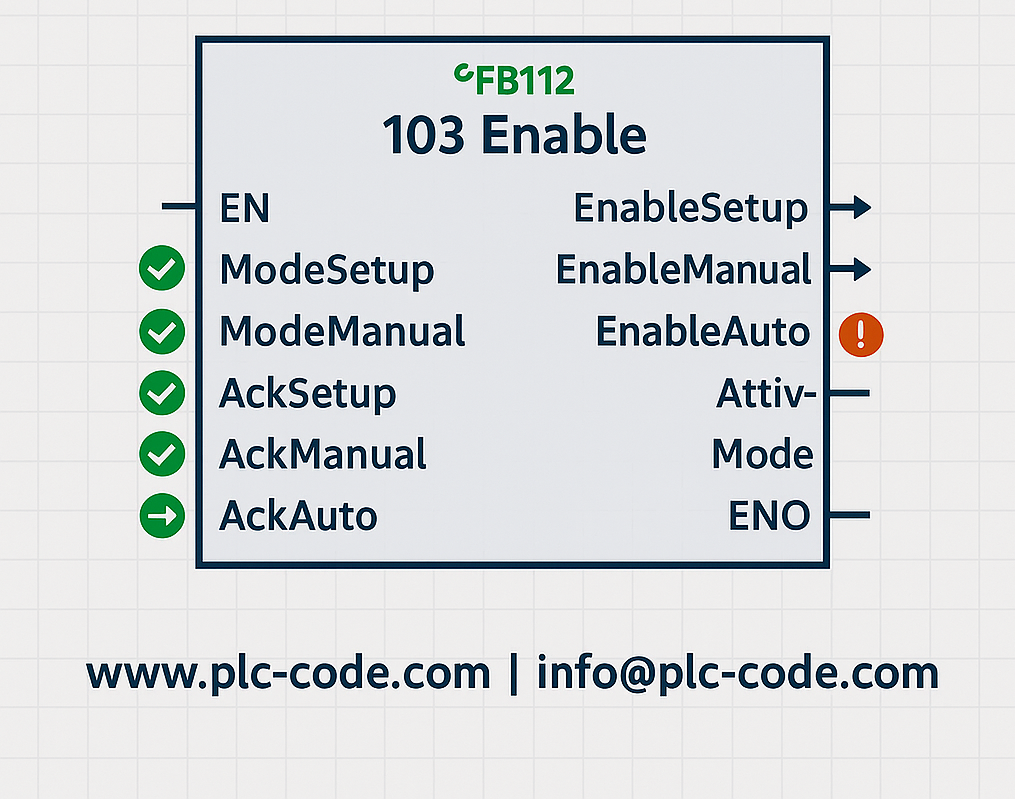

Eingänge:
ModeEinricht,ModeHand,ModeAuto -
Arrays:
FreigabenEinricht[1..3],FreigabenHand[1..3],FreigabenAuto[1..3] -
Quittierungen:
QuittEinricht,QuittHand,QuittAuto -
Ausgänge:
FreigabeEinricht,FreigabeHand,FreigabeAuto,QuittEinricht_OK,QuittHand_OK,QuittAuto_OK,AktiverModus(STRING) - Logik basiert auf IF/ELSIF-Strukturen und AND-Verknüpfungen
Einsatzmöglichkeiten
- Sichere Umschaltung zwischen Betriebsarten in Maschinensteuerungen
- Retrofit bestehender Anlagen zur zentralen Freigabesteuerung
- Schulungs- und Visualisierungsprojekte zur Darstellung von Freigabeprozessen
Kompatibilität
- Siemens S7‑1200 & S7‑1500 Steuerungen
- Kompatibel mit TIA Portal ab Version V13
- Empfohlen: TIA Portal V16+ für PLCSIM & HMI
Lieferumfang
Sie erhalten eine .scl-Datei mit Deklaration aller Ein- und Ausgänge und interner Variablen. Anpassungshinweise zur Freigabelogik und Quittierungsabfrage sind enthalten. Der Downloadlink wird direkt nach dem Kauf bereitgestellt.
Support
Ich unterstütze gerne bei:
- Erweiterung um zusätzliche Betriebsarten
- Anpassung der Freigabebedingungen
- Integration neuer Sicherheitslogiken oder Benutzerrechte
- HMI-Darstellung des aktuellen Modus
Kontakt per Shop‑Nachricht oder E‑Mail jederzeit möglich.
