Zwei-Hand-Start
Verfügbarkeit für Abholungen konnte nicht geladen werden
Beschreibung

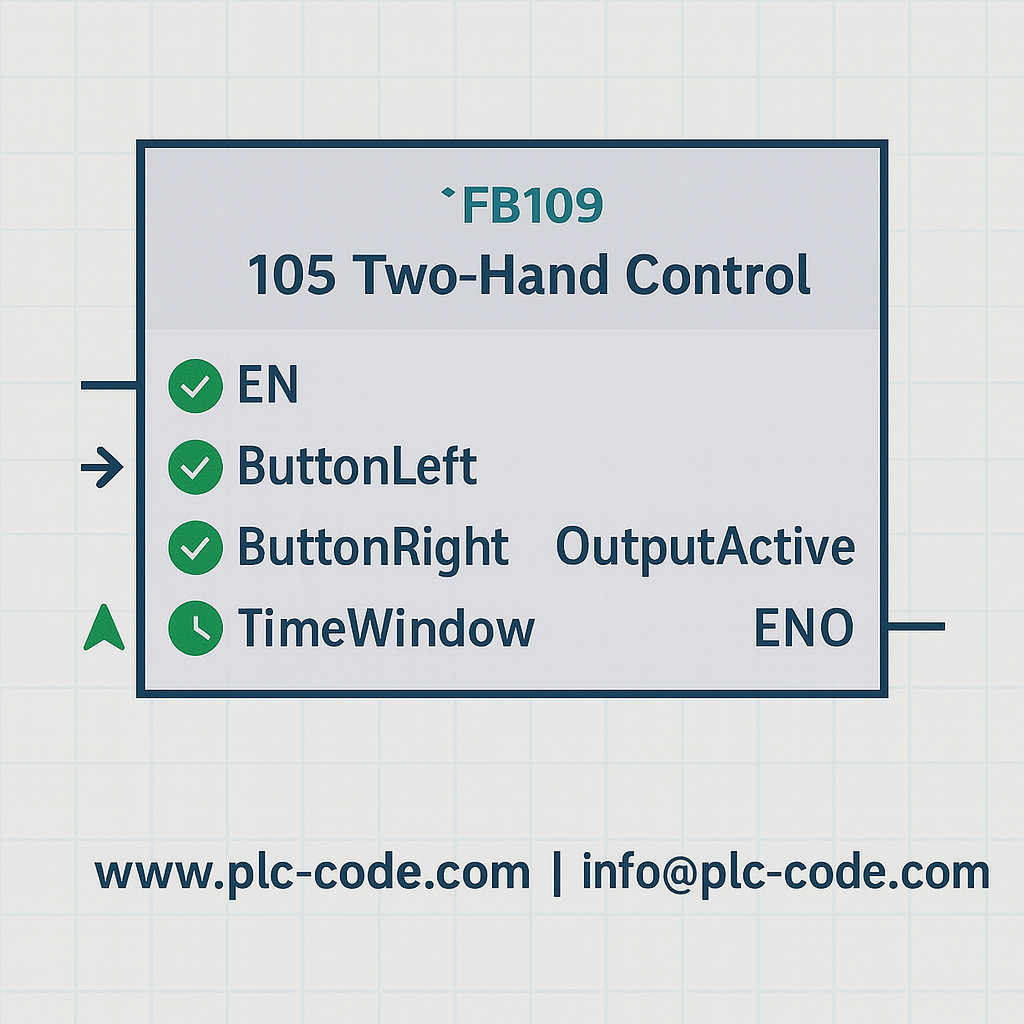

Der Funktionsbaustein FB_ZweihandStart sorgt dafür, dass ein Ausgang nur dann aktiviert wird, wenn beide Taster innerhalb eines definierten Zeitfensters gleichzeitig betätigt werden. Dadurch wird ein unbeabsichtigtes oder einhändiges Starten zuverlässig verhindert.
Hinweis: Alle Module sind ausschließlich als Lern‑ und Optimierungsgrundlage ausgelegt und nicht für den Live‑Betrieb freigegeben. Insbesondere Anlagenbausteine müssen vor produktivem Einsatz von qualifiziertem Fachpersonal abschließend geprüft und in Betrieb genommen werden.
Funktionsweise
Erster Tastendruck
Wird einer der beiden Taster gedrückt und StartErkannt noch nicht aktiv, startet ein TON-Timer mit der eingestellten ZeitFenster-Dauer und setzt StartErkannt.
Beide Taster gedrückt
Drückt der Benutzer beide Taster innerhalb des laufenden Timers und Freigabe ist TRUE, wird AusgangAktiv eingeschaltet.
Abbruchbedingungen
Wird einer der Taster losgelassen oder läuft der Timer ab, ohne dass beide gleichzeitig gedrückt wurden, wird AusgangAktiv deaktiviert, der Timer gestoppt und StartErkannt zurückgesetzt.
Technische Details
- XOR-Verknüpfung der Tastereingänge erkennt ersten Tastendruck
- TON-Timer überwacht das Zeitfenster (
ZeitFenster) -
AusgangAktivnur bei: - beiden Tastern gedrückt
- Timer läuft
-
Freigabe= TRUE - Automatisches Zurücksetzen bei Timerablauf oder Taster-Release
Einsatz
- Einfache Zweihandsteuerungen in Maschinen oder Anlagen
- Erfüllen von Sicherheitsvorgaben
- Vermeidung unbeabsichtigter Starts
Kompatibilität
- Siemens S7‑1200 & S7‑1500 Steuerungen
- TIA Portal ab Version V13
- Simulation mit PLCSIM ab V16 möglich
Lieferumfang
Sie erhalten eine .scl-Datei mit:
- Deklaration aller Ein‑ und Ausgänge
- Timer‑Instanz
- Variablenstruktur
Support
Ich unterstütze Sie gern bei:
- Anpassung des
ZeitFenster - Änderung der Freigabebedingungen
- Integration in bestehende HMI-Layouts
Kontakt per Shop‑Nachricht oder E‑Mail jederzeit möglich.
